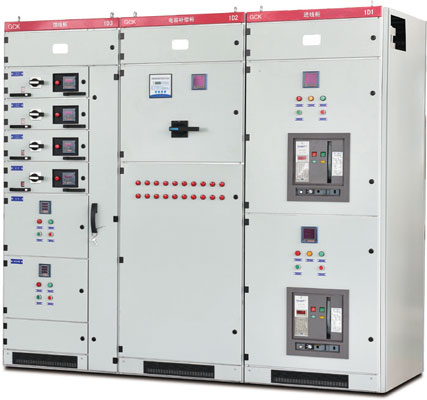

GCK低压抽出式开关柜由动力配电中心(PC)柜和电动机控制中心MCC)二部分组成，适用于发电厂、变电站，工矿企业等电力用户作为交流50Hz,，工作电压至660V，工作电流至3150A的配电系统中，作为动力配电，电动机控制及照明等配电设备的电能转换分配控制之用。
●海拔高度：不超过2000m;
●周围温度：不高于+40℃，并且24h内平均温度不高于+35℃，周围空气温度不低于-50℃;
●大气条件：空气清洁，相对湿度在温度为+40℃时不超过50%，在温度较低时允许有较高的相对湿度，列如：+20C时为90%；
●安装场所：没有火灾，爆炸危险，严重污秽，化学腐蚀及剧烈震动的场所；
●与垂直面倾斜不超过5°；
●本产品适合以下温度运输储存：-25℃~+55℃，在短时间内(不超过24h)不超过+70℃。
| 额定工作频率 | 50 | |
| 额定工作电压(V) | 380, 660 | |
| 额定绝缘电压（V) | 660 | |
| 额定工作电流(A) | 水平母线 | 630-3150 |
| 垂直母线 | 600 | |
| 额定短时附受电流 | 水平母线 | 80kA(有效值VI秒 |
| 垂直母线 | 50kA(有效值)/1秒 | |
| 额定峰值耐受电流 | 水平母线 | 176kA/0.1s |
| 垂直母线 | llOkA/O.ls | |
| 主电路接插件（A) | 200, 400 | |
| 铺助电路接插件(A) | 10 | |
| 工频耐压 1分钟（V) | 2500 | |
| 防护等级 | 1P40 | |
| 換作方式 | 就地，远方，自动 | |

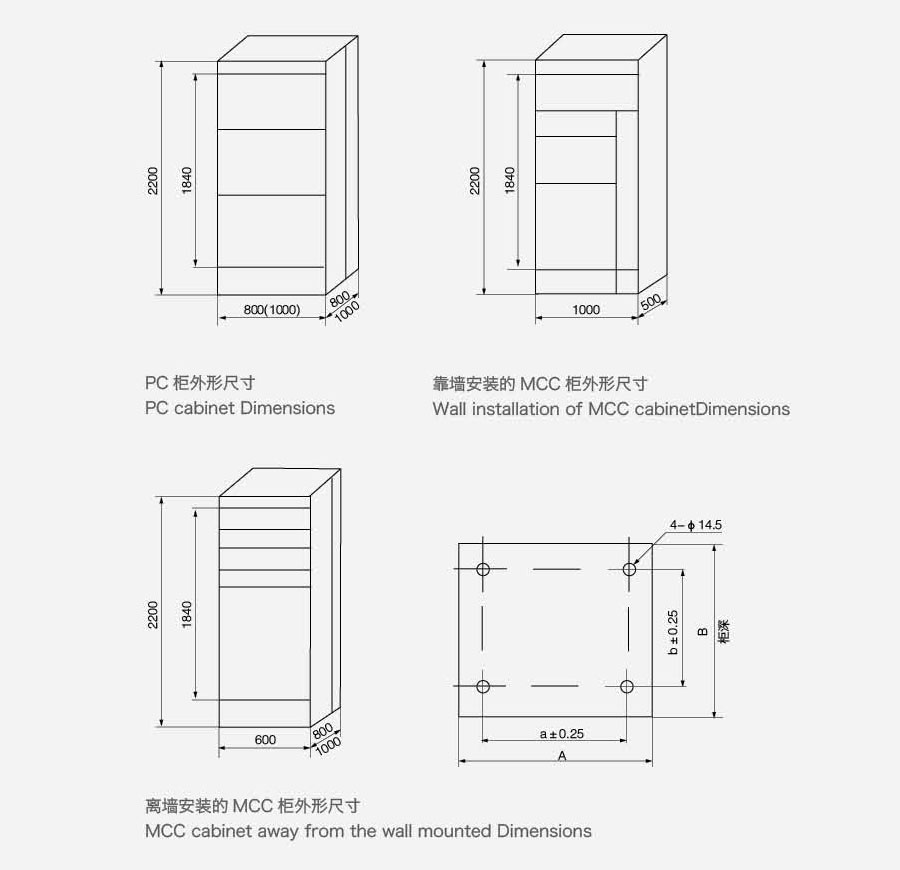

| 柜宽 (A) | 柜深 (B) | 安装孔距 (a) | 安装孔距 (b) |
|---|---|---|---|
| 800 | 500 | 685 | 385 |
| 600 | 800 | 485 | 685 |
| 600 | 1000 | 485 | 885 |
| 800 | 800 | 685 | 685 |
| 800 | 1000 | 685 | 885 |
| 1000 | 800 | 885 | 685 |
| 1000 | 1000 | 885 | 885 |
| 产品代号 | A(mm) | B(mm) | C(mm) | D(mm) |
|---|---|---|---|---|
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGDIOA | 1000 | 600 | 850 | 556 |
| GGDIOA | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
