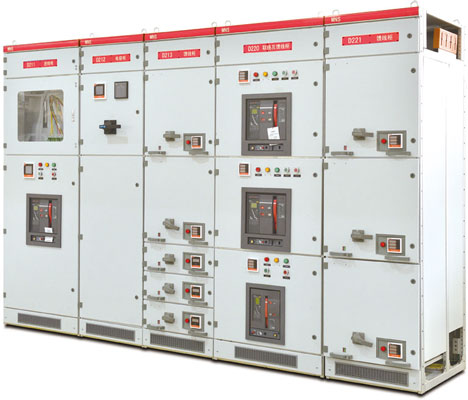

产品概述

GGD低压成套开关柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz,额定工作电压380V，额定工作电流至3150A的配电系统，作为动力、照明及配电设备的电能转换、分配与控制之用。

GD低压成套开关柜，是根据能源部主管上级与广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高、动热稳定性好、电气方案灵活、组合方便、系列性、实用性强、结构新颖、防护等级高等特点，可作为低压成套开关设备的更新换代产品使用。

GGD低压成套开关柜符合IEC439《低压成套开关设备和控制设备》，GB7251《低压成套开关设备》等标准。

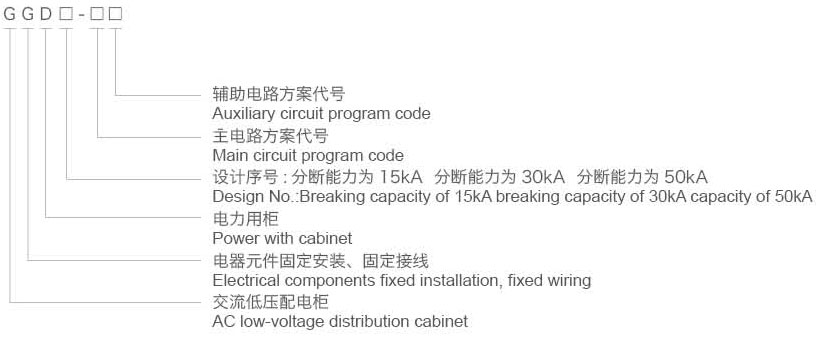

型号含义

工作条件

●海拔高度：不得超过2000m
●周围温度：-5℃-+40℃，24h内的平均温度不得高于+35℃;
●相对湿度：在温度为+40℃时不超过50%，应在较低温度时允许有较大的相对温度(例如+20℃时为90%)考虑到于温度的变化可能会偶然产生凝露的影响；
●设备安装时与垂直面的倾斜度不超过5°；
●设备应安装在无剧烈震动和冲击的地方，以及不足以使电器元件受到腐蚀的场所；
●用户有特殊要求时可与制造厂协商解决。

技术参数

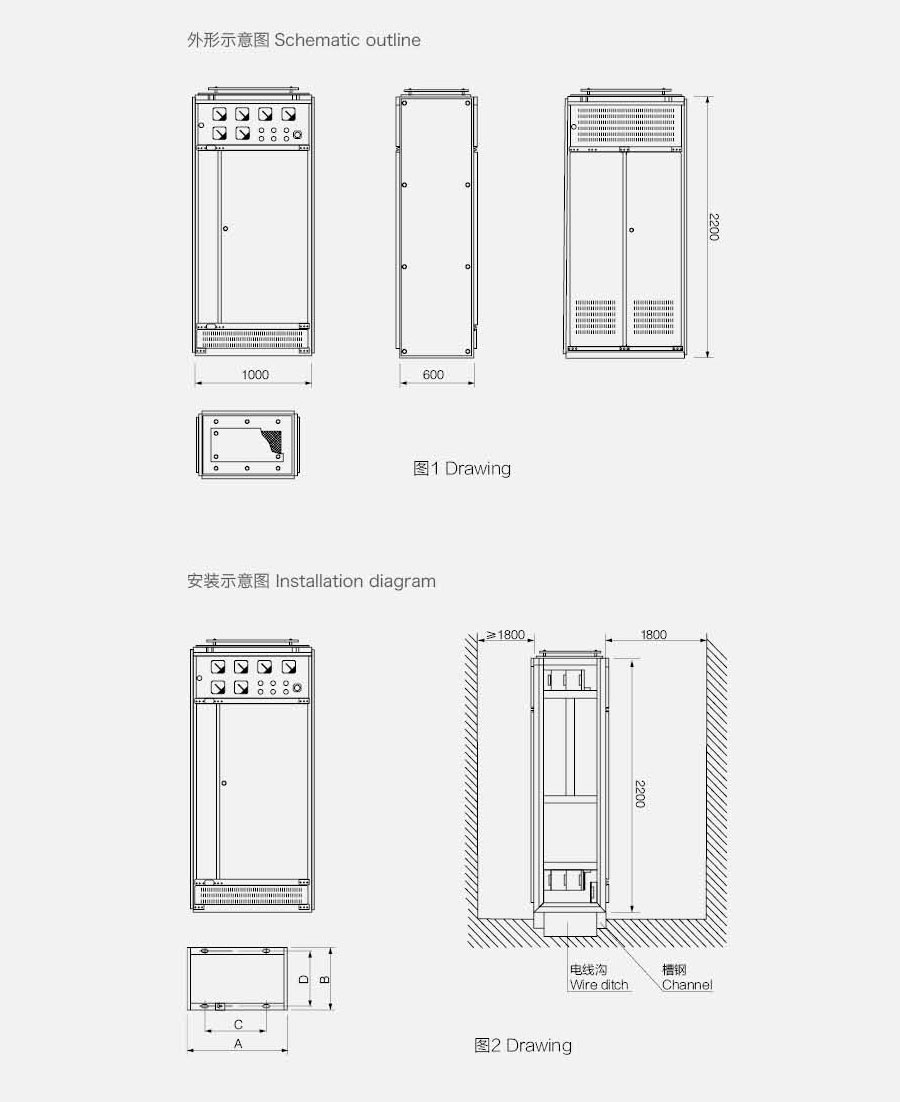

外形及尺寸(mm)
