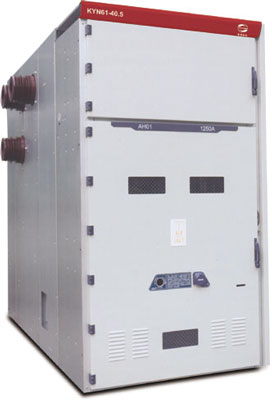

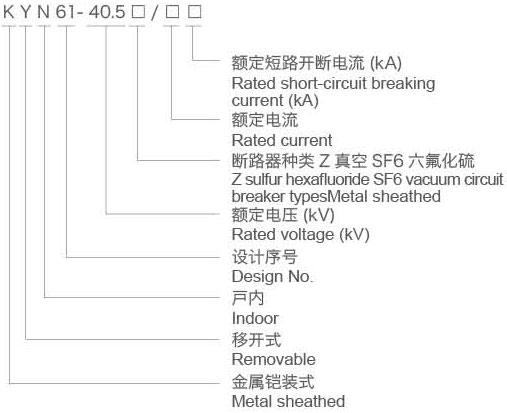

KYN61-40.5(Z)铠装移开式交流金属封闭开关设备(以下简称“开关设备”)它适用于三相交流50Hz电力系统,用于发电厂、变电所及工矿企业的配电室接受和分配电能之用,并对电路实行控制、保护及监测。
本产品符合标准:GB3906《3-35kV交流金属封闭开关设备》,GB/T11022《高压开关设备和控制设备标准共用技术要求》、IEC60298《额定电压1kV以上及50kV以下交流金属封闭开关设备和控制设备》。
开关柜结构 GB3906-2006和IEC298中铠装金属封闭开关设备标准而设计,整体由柜体和可抽出部分 (手车) 两部分级组成。柜体结构为组装式,用螺栓栓接组合成型,用金属隔板将开关柜体内部分隔为断路室、主母线室、电线室和继电器仪表室。外壳防护等级达到IP3X,各隔室间防护等线为IP2X,并且所有金属结构件可靠接地,主回路系统的隔室间有独立排气的压力释放通道。
手车根据用途可分为断路器手车、电压互感器手车、计量手车、隔离手车等,各类手车的外形尺寸相同,相同用途的手车具有良好的互换性;手车在柜内有试验/隔离位置和工作位置,每一处位置都设有联锁装置以手车处于以上两位置时不能随便移动。
●周围温度:-10℃40℃;
●海拔高度: ≤1000m;
●相对温气: 日平均值≤95%,月平均值≤90%;
●周围环境:不适用于有腐蚀、严重污秽,可燃性气体及剧烈振动的场所;
●地震烈度:不能起过8度。
项目 | 单位 | 参数 | |
---|---|---|---|
额定电压 | kV | 40.5 | |
额定绝缘水平 | 雷电沖击耐压(全波) | kV | 185 |
工频耐压(1 min) | kV | 95 | |
额定频率 | Hz | 50 | |
额定电流 | A | 630; 1250; 1600; 2000 | |
额定短路开断时间 | 工频耐压(Imin) | kV | 20、25、31.5 |
额定短路关合电流(峰值) | kV | 50、63、80 | |
额定动稳定电流(錄值) | kV | 50、63、80 | |
4s热稳定电流(有效值) | kV | 20、25、31.5 | |
外凭防护等级 | 真空断路器拒 | mm | 1P4X |
外形尺寸(LxWxH) | SF6短路器柜 | mm | 1400x2200x2600 |
