广泛用于城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路以及临时性用电设施等户内外场所。

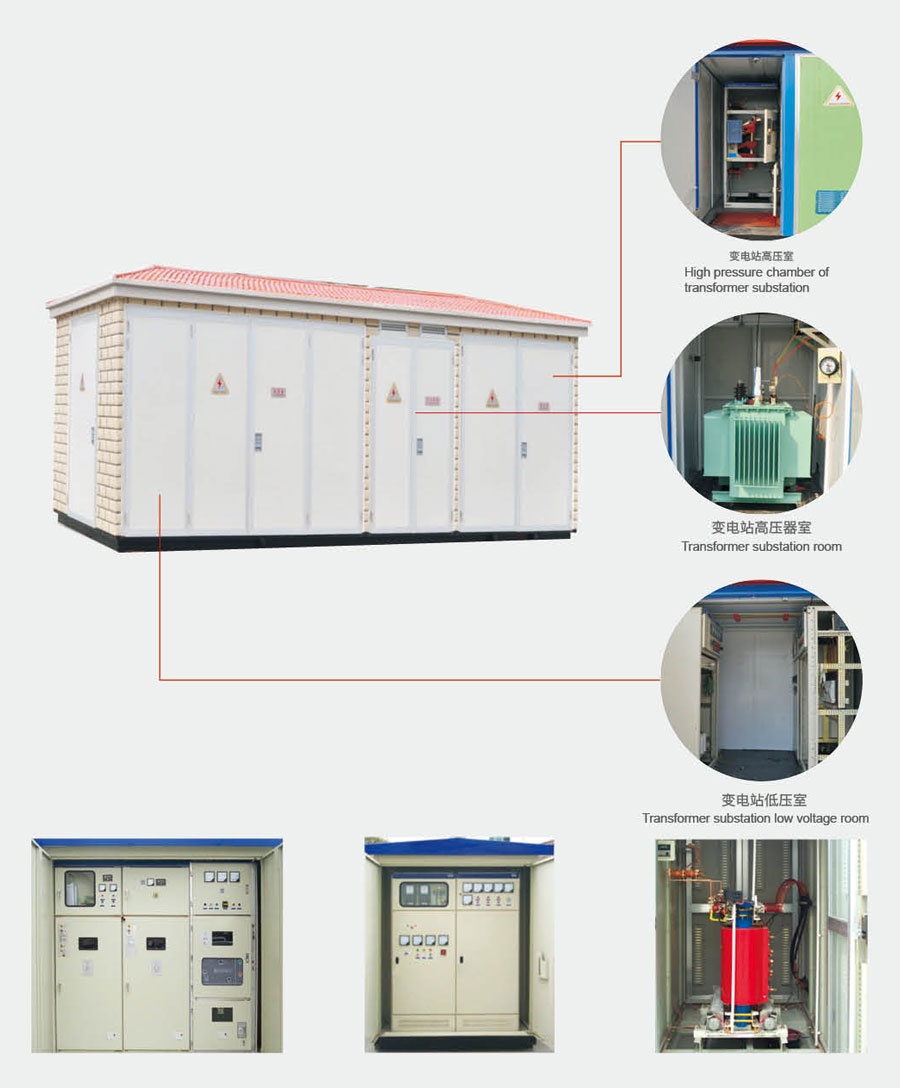

高压开关设备、变压器、低压开关设备三位一体，成套性强；
高、低压保护完善，运行安全可靠，维护简单；
占地少，投资省、生产周期短、移动方便；
接线方案灵活多样；
结构独特：独特蜂窝式结构双层(复合板)外壳牢固，隔热又散热通风、美观、防护等级高，外壳材料有不锈钢钦合金、铝合金、冷轧板、彩钢板可选；
型式多样：通用型、别墅型、紧凑型等多种样式；
高压环网柜内可装配网自动化终端(FTU)实现短路及单相接地故障的可靠检测,具备“四遥”功能，便于配网自动化升级。
海拔高度不超过1000m
环境温度: -25℃-+40℃
相对湿度：日平均值不大于95%，月平均值不大于90%；
安装场所：无火灾、爆炸危脸、导电尘埃、化学腐蚀性气体及剧烈震动的场所,若超出以上条件时，用户可与我公司协商。
智能型一体化变电站选用低损耗、油浸式、全密封S9、S10、S11系列变压器，也可选用树脂绝缘或 NOMEX®纸绝缘环保型干式变压器，底部可配有小车，变压器可方便地进出。
智能型一体化变电站高压一般采用负荷开关-熔断器组合电器保护，熔断器一相熔断后，三相联动脱扣，负荷开关有压气式、真空、六氟化硫等型式可选，可配电动操作机构，实现自动化升级；熔断器为高压限流熔断器，带撞击器，动作可靠，开断容量大，主要技术参数见下表。对于800kVA以上的变压器，可选用ZN12，ZN28，VS1等真空断路器保护。
低压侧主开关采用式或智能型断路器，选择性保护；出线开关选用新型塑壳式开关体积小、飞弧短，多可达30回路；智能型自动跟踪无功补偿装置，有接触器和无触点两种投切方式供用戶选用。
产品符合下列标准
GB/T17467-1998《高压/低压预装式变电站》
DLT537-93《6-35kV箱式变电站订货技术条件》
| 名称 | 单位 | FN12-12负荷开关 | FZM12-12真空负荷开关 |
|---|---|---|---|
| 额定电压 | kV | 10 | |
| 工作电压 | kV | 12 | |
| 额定频率 | Hz | 50 | |
| 额定电流 | 630 | ||
| 额定开断负荷电流 | A | 630 | |
| 热稳定电流（有效值） | kA/S | 20/2 | 20/4 |
| 动稳定电流 | kA | 50 | 50 |
| 短路关合电流（峰值） | kA | 50 | 50 |
| 满负荷开断次数 | 次 | 20 | 10000 |
| 机械寿命 | 次 | 2000 | 10000 |
| 1 min工频耐压（相间及对地） | kV | 42 | 42 |
| 雷电冲击电压（相对及对地） | kV | 75 | 75 |
| 型号 |
额定电压 (KV) |
开断电流 (A) |
开断电流 (KA) |
燈体额定电流 (A) |
|
|---|---|---|---|---|---|
| 英国型号 | 国内型号 | ||||
| SDLXJ | 12 | 40 | 31.5 | 6-3,10,16,20,25,31.5,40 | |
| SFLXJ | XRNT-12 | 12 | 100 | 31.5 | 50,63,71,80,100 |
| SKLJ5U | 12 | 125 | 31.5 | 125 | |
| 型号 | 脱扣器形式 | 胶扣器额定电流A | 通断能力KA(AC380V) |
|---|---|---|---|
| DW15-630 | 315, 400, 630 | 40 | |
| DW15-1000 | 热-电磁性或电子型 | 630, 800, 1000 | 50 |
| DW15-1600 | 1600 | 50 | |
| DW 15-2500 | 1600, 2000, 2500 | 60 | |
| CW1-2000 | 智能型 | 630, 800, 1000, 1250, 1600, 2000 | 65(80) |
| CWl-3200 | 2000, 2500, 3200 | 100 |
