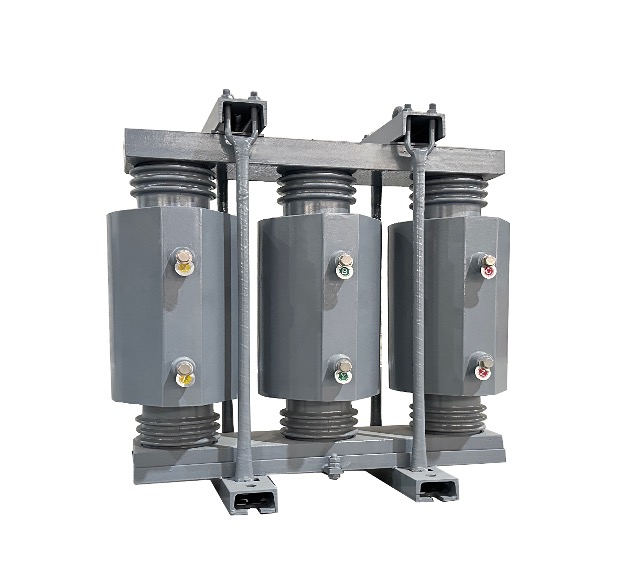

公司研发的产品全封闭干式铁心电抗器具有绝缘水平高、体积小、噪声低的特点，主要有串联电抗器、并联电抗器、SVG进线电抗器、变频器进线电抗器等。
全封闭干式铁心电抗器以独特的绝缘结构实现远高于传统结构产品的绝缘水平，以致于可以直接用于高海拔及污秽地点，以铁心与线圈均采用全封闭环氧树脂浇注使得产品可以直接用于芦外，这种结构的另一成果是噪声远低于传统结构产品。
GB/T1094.6-2011 电力变压器第6部分：电抗器
DL462 串联电抗器订货技术条件
JB5346 串联电抗器
电抗器采用独特的绝缘结构使产品绝缘水平大大提高，可以满足电力标准的高耐压要求及高海拔的绝缘要求，解决了传统铁芯电抗器耐压普遍偏低的问题。

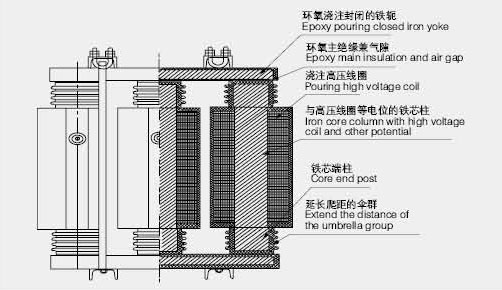

铁芯柱及铁轭均用环氧树脂真空浇注封闭，铁芯內部无任何空隙且由环氧树脂粘结成一个整体，从而有效的减小了电抗器运行时的噪声。铁芯柱采用辐射形叠片结构，在非磁性间隙处铁芯柱的横向漏磁通不存在垂直穿过铁芯片平面的现象，从而大大减小了铁芯的附加损耗。高压线圈与铁芯柱等电位，可以缩减线圈与铁芯柱之间的距离，使线圈平均直径减少，减小了电抗器的体积，从而降低了电抗器的重量及线损。

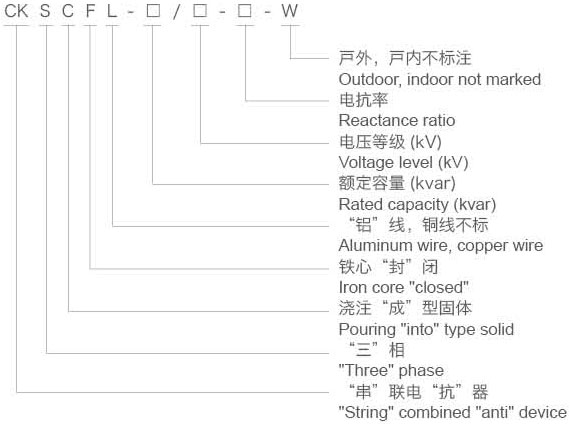

串联电抗器
变频器进线电抗器、SVG进线电抗器

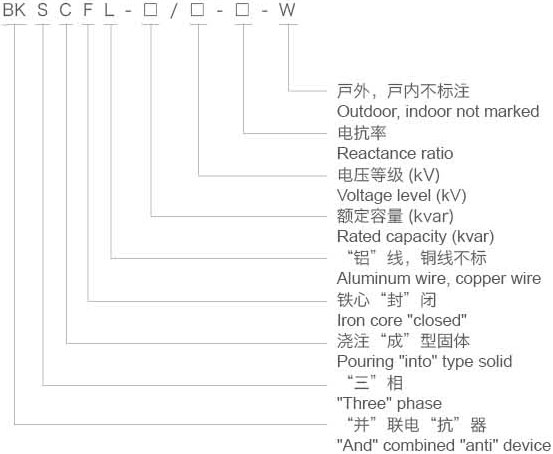

并联电抗器
| 结构：线圏与铁心均采用环氧树脂淺注全密封 | ||
|---|---|---|
| 绝缘水平 | l0kV | AC42/LI75kV(外绝缘按海抜 3000m设计） |
| 20kV | AC66/LI125kV(外绝缘按海拔 3000m设计） | |
| 35kV | AC95/LI200kV(外绝缘按海抜 3000m设计） | |
|
允许长期过电流倍数：串联电抗器1.35倍，其他电抗器1.1倍O 串联电抗器短时电流(0.5s):40in 允许长期过电流倍数下的温升：≤57K 冷却方式：自然冷却 绝缘等级：F级 |
||
| 声级水平 | |
|---|---|
| 电抗器额定容量 | 声级水平 dB |
| 200及以下 | 50 |
| 201 ~500 | 55 |
| 501 ~1000 | 60 |
| 1000以上 | 65 |
| 型号 |
额定容重 (kvar) |
额定电压 (kV) |
额定电流 (A) |
重置
(kg) |
外形尺寸 (mm) |
安装地脚尺寸 (mm) |
|||
|---|---|---|---|---|---|---|---|---|---|
| L | W | H | A | B | |||||
| CKSCFL-9/10-6 | 9 | 10 | 7.9 | 120 | 630 | 340 | 710 | 280 | 280 |
| CKSCFL-18/10-6 | 18 | 10 | 15.7 | 170 | 690 | 380 | 770 | 300 | 320 |
| CKSCFL-24/10-6 | 24 | 10 | 21.0 | 20 | 690 | 380 | 880 | 300 | 320 |
| CKSCFL-36/10-6 | 36 | 10 | 31.5 | 280 | 885 | 380 | 830 | 340 | 320 |
| CKSCFL-42/10-6 | 42 | 10 | 36.7 | 300 | 885 | 380 | 920 | 340 | 320 |
| CKSCFL-54/10-6 | 54 | 10 | 47.2 | 360 | 885 | 380 | 930 | 340 | 320 |
| CKSCFL-60/10-6 | 60 | 10 | 52.5 | 420 | 960 | 420 | 870 | 360 | 360 |
| CKSCFL-72/10-6 | 72 | 10 | 63.0 | 460 | 960 | 420 | 950 | 360 | 360 |
| CKSCFL-90/10-6 | 90 | 10 | 78.7 | 550 | 1100 | 450 | 995 | 600 | 350 |
| CKSCFL-120/10-6 | 120 | 10 | 105.0 | 700 | 1150 | 500 | 1100 | 650 | 400 |
| CKSCFL-144/10-6 | 144 | 10 | 126.0 | 790 | 1260 | 500 | 1050 | 700 | 400 |
| CKSCFL-180/10-6 | 180 | 10 | 157.0 | 980 | 1400 | 550 | 1060 | 800 | 450 |
| CKSCFL-216/10-6 | 216 | 10 | 189.0 | 1150 | 1400 | 550 | 1160 | 800 | 450 |
| CKSCFL-240/10-6 | 240 | 10 | 209.0 | 1250 | 1500 | 600 | 1150 | 1000 | 500 |
| CKSCFL-270/10-6 | 270 | 10 | 236.0 | 1300 | 1500 | 600 | 1270 | 1000 | 500 |
| CKSCFL-300/10-6 | 300 | 10 | 262.4 | 1420 | 1500 | 600 | 1350 | 1000 | 500 |
| CKSCFL-360/10-6 | 360 | 10 | 314.9 | 1550 | 1550 | 700 | 1380 | 1100 | 600 |
| CKSCFL-480/10-6 | 480 | 10 | 209-9 | 2050 | 1700 | 750 | 1420 | 1200 | 650 |
| CKSCFL-600/10-12 | 600 | 10 | 240.6 | 2350 | 1800 | 800 | 1465 | 1150 | 700 |
| CKSCFL-720/10-12 | 720 | 10 | 288.7 | 2850 | 1900 | 800 | 1470 | 1200 | 700 |
| CKSCFL-840/10-12 | 840 | 10 | 336.8 | 3450 | 1900 | 800 | 1630 | 1200 | 700 |
| CKSCFL-960/10-12 | 960 | 10 | 384.9 | 3780 | 1950 | 850 | 1650 | 1250 | 750 |
| CKSCFL-216/35-6 | 216 | 35 | 54.5 | 160 | 1640 | 600 | 1300 | 900 | 500 |
| CKSCFL-300/35-6 | 300 | 35 | 75.8 | 280 | 1745 | 600 | 1390 | 1110 | 500 |
| CKSCFL-420/35-6 | 420 | 35 | 106.1 | 500 | 1640 | 600 | 1770 | 1040 | 500 |
| CKSCFL-576/35-6 | 576 | 35 | 145-5 | 980 | 1865 | 650 | 1660 | 1190 | 550 |
| CKSCFL-648/35-6 | 648 | 35 | 163.6 | 1300 | 1865 | 650 | 1760 | 1190 | 550 |
| CKSCFL-960/35-6 | 960 | 35 | 242.4 | 1940 | 2015 | 700 | 1940 | 1290 | 600 |
| 型号 |
额定容量 (kvar) |
额定电压 (kV) |
电感
(mH) |
额定电流 (A) |
外形尺寸 (mm) |
安装地脚尺寸 (mm) |
|||
|---|---|---|---|---|---|---|---|---|---|
| L | W | H | A | B | |||||
| CKSCFL-10-58-38.2 | 121 | 10 | 38.2 | 58 | 1100 | 450 | 1260 | 580 | 320 |
| CKSCFL-10-173-12.73 | 359 | 10 | 12.73 | 173 | 1400 | 550 | 1650 | 600 | 500 |
| CKSCFL-10-462-1.99 | 400 | 10 | 1-99 | 462 | 1450 | 600 | 1400 | 800 | 500 |
| CKSCFL-10-577-3.82 | 1199 | 10 | 3.82 | 577 | 1800 | 700 | 1600 | 1110 | 600 |
| CKSCFL-10-693-2.65 | 1199 | 10 | 2.65 | 693 | 1800 | 700 | 1750 | 1110 | 600 |
