环保型干式变压器SGB11型

概述

SGB(H)11型H级绝缘干式电力变压器承受热冲击能力强,过负载能力大、难燃,防火性能高、低损耗、局部放电量小、噪声低、不产生有害气体、不污染环境、对湿度不敏感、体积小、不开裂、维护简便。因此适宜于防火要求高、负荷波动大以及污秽潮湿的恶劣环境中。如机场、发电厂、冶金作业、医院、高层建筑、购物中心、居民密集区以及石油化工、核电站、核潜艇等特殊环境中。

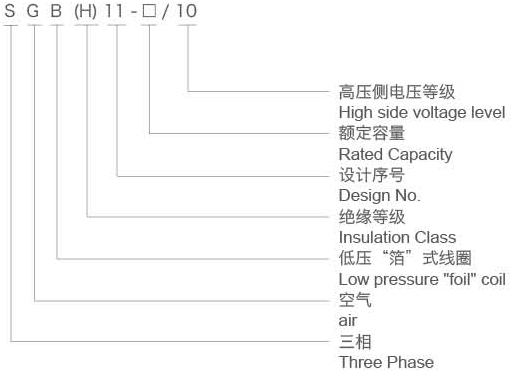

型号含义

结构特征

SGB11系列是采用杜邦NOMEX®纸为基础的绝缘系统,在变压器的整个使用寿命期间都保持的电气性能和机械性能。NOMEX®不易老化,耐收缩及抗压缩,加上弹力特强,因此可以确保变压器即使使用数年之后,线圈仍保持结构紧密,并且能够承受短路的压力。
高标准的安全性,无可燃性树脂,无有毒气体,不助燃。
单位kVA的体积和重量减少
紧急过负载的能力增加
修理、维护方便
噪音低
对湿度、灰尘、污染不敏感
运行无局部放电及永无“龟裂”的可能
设计灵活,可按客户的要求设计制成所需要的任何规格。

工作条件

●安装高度:海拔不超过1000m
●电源电压的波形:似于正弦波;
●多相电源电压的对称:多相变压器所连接的电源电压应近似对称。
●环境温度:
气温+40℃;日平均气温+30℃;年平均气温+20℃
气温-30℃(适用于户内式变压器)。

技术参数

额定容置 电压组合及分接范围 联结组标号 空载损耗 负载损耗 空载电流 短路阻抗(%)
(kVA) 高压(kV) 高压分接范围(%) 低压(kV) (W) (W) (%)
80 340 1750 2.2 4
100 360 2170 2.0 4
125 430 2590 1.8 4
160 490 3100 1.8 4
200 560 3970 1.6 4
250 650 4680 1.6 4
315 6.3 790 5610 1.4 4
400 6.6
10
105
± 5% 0.4 Dynll 880 6630 1.4 4
500 ±2x2.5% YynO 1050 7950 1.4 4
630 11 1170 9780 1.2 6
800 1370 1 1560 1.2 6
1000 1590 13350 1.1 6
1250 1880 15640 1.1 6
1600 2210 18110 1.1 6
2000 2990 21250 1.0 6
2500 3600 24740 1.0 6

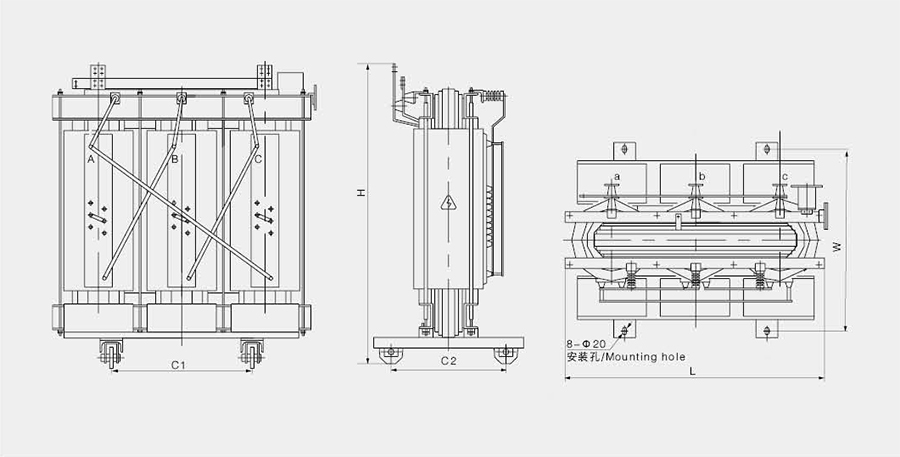

外形及安装尺寸

额定容置 外形及安装尺寸(mm)
(kVA) L W H Cl C2
100 1060 750 880 660 660
160 1140 750 1050 660 660
200 1180 750 1 150 660 660
250 1200 750 1200 660 660
315 1240 750 1210 660 660
400 1350 900 1240 660 820
500 1360 900 1320 820 820
630 1440 900 1350 820 820
800 1500 900 1440 820 820
1000 1550 900 1500 820 820
1250 1600 1100 1650 820 820
1600 1700 1100 1750 820 820
2000 1750 1250 1800 1070 1070
2500 1800 1250 1950 1070 1070
