树脂绝缘干式变压器安全,难燃防火,无污染,可直接安装在负荷中心。免维护、安装简便,综合运行成本低、损耗低、防潮性能好,可在100%湿度下正常运行,停运后不经预干燥即可投入运行,局部放电量低,噪音小,散热能力强,强迫风冷条件下可以120%额定负载运行。配备有完善的温度保护控制系统,为变压器安全运行提供可靠保障,可靠性高,据对已经投入运行的10000多台产品的运行研究,产品的可靠性指标达到国际水平。
●铁芯
铁芯采用优质取向冷乳硅钢片材料制造,45°全斜接缝结构,心柱采用绝缘带绑扎,铁芯表面采用绝缘树脂漆密封以防潮防锈,夹件及紧固件经表面处理以防止锈蚀运行。
此外,本公司还开发了多阶步叠铁芯工艺,铁芯由剪切线自动堆栈,铁芯成型采用不叠上铁轭方案,有效地降低了空载损耗、空载电流和铁芯噪音。
●低压箔式线圈
对于低电压、大电流线圈,其短路时的短路应力较大,同时低压匝数较少,低压电流大采用线绕型式其安匝不平稳问题越突出,散着热问题也需着重考虑,此时低压采用箔式绕组可较好解决上述问题,首先箔式产品不存在轴向匝数和轴向绕制螺旋角,高低压绕组安匝平衡,短路时变压器轴向应力较小。
其次由于其绝缘较薄,工艺上又可容易设置多层风道,散热问题也较好解决。我厂低压箔式线圈是 STOLLBERG公司生产的自动箔式绕线机上自动绕制。
内部焊接在绕线机上采用氩气保护焊接,精度高,焊接电阻小,无外部焊接过程。绕组层间采用DMD绝缘,绕制完毕后端部用树脂密封固化。
●高压浇注线圈
主要材料和特性:
线圈采用F级绝缘的铜导线作导体,玻璃纤维与环氧树脂复合材料作绝缘,其膨胀系数与铜导体相近,具有良好的抗冲击、抗温度变化、抗裂性能。玻璃纤维和环氧树脂所有组成成份都具有自熄性,不会持续燃烧,也不会产生有毒气体和污染环境。环氧树脂具有良好的绝缘特性,特别适合制作高电压等级的线圈。
制造工艺:
线圈在高精度绕线机上绕制。绕制时在线圈内外层铺敷玻璃纤维,变压器容量较大时设计有通风道。线圈绕制完毕后进行真空干燥。整个浇注及固化过程按照工艺部门通过计算机网络传输至浇注控制终端的工艺曲线完成。所有过程可在计算机终端随时监视并由计算机根据情况自动调整。所有过程可在计算机终端随时监视并由计算机根据情况自动调整。精密的制造过程使线圈无气泡、空穴。
●温控装置和风冷系统
保护外壳和对变压器作进一步的安全保护,防护等级有IP20、IP23等,外壳材料有冷轧钢板,不锈钢板、铝合金板等供用户选择。低压出线用标准母线排出线,侧出线和顶出线均可,也可以根据用户的需求设计特殊的出现方式。
●进线方式示意图
配电变压器可根据不同的接口形式制造常规出线、标准封闭母线出线和标准侧出线,也可根据用户要求设计特殊出线方式。
环境温度
●气温: +40℃
●气温: -5℃
●热月平均温度: +30℃
●热年平均温度: +20℃
●电源电压的波形近似于正弦波
●三相电源电源电压应大致对称
●安装环境无明显的污秽
●戶内使用
低损耗、运行成本低,节能效果明显;
阻燃,防火、防爆、无污染;
防潮性能好、散热能力强;
局放低、噪音小、免维护;
机械强度高、抗短路能力强、寿命长;

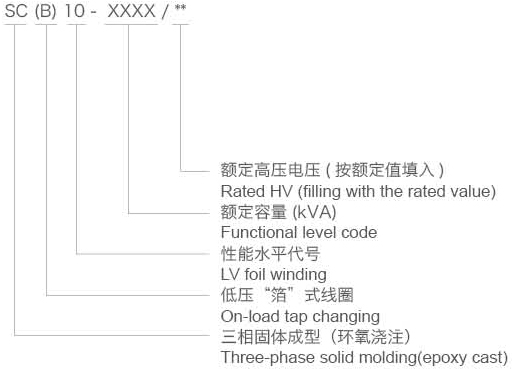

型号含义
产品标准
GB/T 10228-2008 GB1094.11-2007
额定高压:10(10.5/11、6、6.3/6.6)kV
额定低压:0.4kV
分接范围:
无励磁调压:(±5%,±2x2.5%)
有载调压:(±4x2.5%)
联结组别:Dyn11 or Yyn0
绝缘水平:L175AC35/AC5
主要技术参数
额定容(kVA) | 电压组合及分接范围 | 联结组标号 | 空载损耗(W) | 负载损耗(W) | 空载电流(%) | 短路阻抗(%) | ||
---|---|---|---|---|---|---|---|---|
高圧(kV) | 高压分接范围(%) | 低压(kV) | ||||||
30 |
6 6.6 6.6 10 10.5 11 |
± 5% ±2x2.5% |
0.4 | Dynll | 190 | 710 | 2.6 | 4 |
50 | 270 | 1000 | 2.2 | 4 | ||||
80 | 370 | 1380 | 2.2 | 4 | ||||
100 | 400 | 1570 | 2 | 4 | ||||
125 | 470 | 1850 | 1.8 | 4 | ||||
160 | 540 | 2130 | 1.8 | 4 | ||||
200 | 620 | 2530 | 1.6 | 4 | ||||
250 | 720 | 2760 | 1.6 | 4 | ||||
315 | 880 | 3470 | 1.4 | 4 | ||||
400 | 980 | 3990 | 1.4 | 4 | ||||
500 | 1160 | 4880 | 1.4 | 4 | ||||
630 | 1340 | 5880 | 1.2 | 4 | ||||
630 | 1300 | 5960 | 1.2 | 6 | ||||
800 | 1520 | 6960 | 1.2 | 6 | ||||
1000 | 1770 | 8130 | 1.1 | 6 | ||||
1250 | 2090 | 9690 | 1.1 | 6 | ||||
1600 | 2450 | 11730 | 1.1 | 6 | ||||
2000 | 3050 | 14450 | 1.0 | 6 | ||||
2500 | 3600 | 17170 | 1.0 | 6 |
注:表中斜线上方的负载损耗适用于Dyn11联接组,斜线下方的负载损耗值适用于Yyn0;
2、其他容量的产品性能参数,由用户与制造厂协商确定0

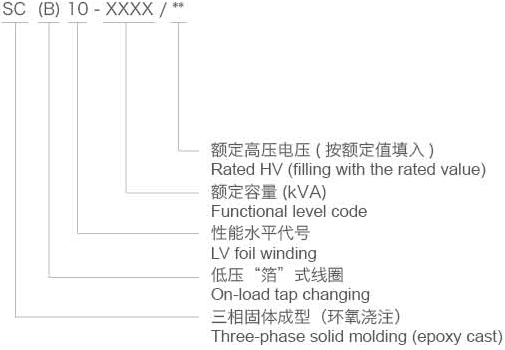

型号含义
产品标准
GB/T 10228-2008 GB1094.11-2007
额定高压:20(22/24)kV
额定低压:0.4kV
分接范围:
无励磁调压:(±5%,±2x2.5%)
有载调压:(±4x2.5%)
联结组别:Dyn11 or Yyn0
绝缘水平:L125AC50/AC5
主要技术参数
额定容置(kVA) | 电圧組合及分接范围 | 联结组标号 | 空载损耗(W) | 负载损耗(w) | 空载电流 | 短路阻抗 | ||
---|---|---|---|---|---|---|---|---|
高压(kV) | 高压分接范围(%) | 低压(kV) | (%) | (%) | ||||
50 | 305 | 1300 | 2.2 | 6 | ||||
100 | 485 | 2100 | 2 | 6 | ||||
160 | 605 | 2600 | 1.8 | 6 | ||||
200 | 665 | 3100 | 1.6 | 6 | ||||
250 | 760 | 3600 | 1.6 | 6 | ||||
315 | 875 | 4300 | 1.4 | 6 | ||||
400 | 20 |
± 5% ± 2x2.5% |
Dynll YynO |
1035 | 5100 | 1.4 | 6 | |
500 | 22 | 0.4 | 1215 | 6100 | 1.4 | 6 | ||
630 | 24 | 1375 | 7200 | 1.2 | 6 | |||
800 | 1580 | 8700 | 1.2 | 6 | ||||
1000 | 1860 | 10300 | 1.1 | 6 | ||||
1250 | 2145 | 12150 | 1.1 | 6 | ||||
1600 | 2510 | 14600 | 1.1 | 6 | ||||
2000 | 2915 | 17250 | 1.0 | 8 | ||||
2500 | 3480 | 20400 | 1.0 | 8 |
35KV级无励磁调压配电变压器
额定容置(kVA) | 电压组合及分接范围 | 联结组标号 | SCB9系列 | SCB10系列 | 空载电流(%) | 短路阻抗(%) | ||||
---|---|---|---|---|---|---|---|---|---|---|
高压(kV) | 高压分接范围(%) | 低压(kV) | 空载损耗(W) | 负载损耗(W) | 空载损耗(W) | 负载损耗(W) | ||||
800 |
35 38.5 |
± 5 ± 2x2.5% |
0.4 |
Dynll YynO |
2500 | 9900 | 2250 | 9400 | 0.3 | 6.0 |
1000 | 2970 | 11500 | 2673 | 10930 | 0.24 | 6.0 | ||||
1250 | 3480 | 13600 | 3132 | 12920 | 0.22 | 6.0 | ||||
1600 | 4100 | 16300 | 3690 | 15490 | 0.21 | 6.0 | ||||
2000 | 4700 | 19200 | 4230 | 18240 | 0.2 | 7.0 | ||||
2500 | 5400 | 23000 | 4860 | 21850 | 0.19 | 7.0 | ||||
3150 | 6700 | 25800 | 6030 | 24510 | 0.18 | 8.0 | ||||
4000 | 7800 | 31000 | 7020 | 29450 | 0.17 | 8.0 | ||||
5000 | 9300 | 36800 | 8370 | 34960 | 0.16 | 8.0 | ||||
6300 | 11000 | 43000 | 9900 | 40850 | 0.16 | 8.0 | ||||
8000 | 12600 | 48500 | 11340 | 46080 | 0.16 | 9.0 | ||||
10000 | 14400 | 58500 | 12960 | 55580 | 0.15 | 9.0 | ||||
12500 | 17500 | 68000 | 15750 | 64600 | 0.15 | 9.0 | ||||
16000 | 21500 | 80000 | 19350 | 76000 | 0.14 | 9.0 | ||||
20000 | 25500 | 90000 | 22950 | 85500 | 0.13 | 10.0 |
注:1、表中斜线上方的负载损耗适用于Dyn11联接组,斜线下方的负载损耗值适用于Yyn0联接组。
2、其它容量的产品性能参数,由用户与制造厂协商确定。
35KV级有载调压电力变压器
额定容量(kVA) | 电压组合及分接范围 | 联结组标号 | 空载损耗(W) | 负载插耗(W) | 空载电流(%) | 短路阻抗(%) | ||
---|---|---|---|---|---|---|---|---|
高圧(kV) | 高压分接范围(%) | 低压(kV) | ||||||
2000 | 35-38.5 | ±4x2.5 |
6 6.3 10 10.5 11 |
Dynll Ydl |
4250 | 20000 | 0.9 | 7.0 |
2500 | 4930 | 23800 | 0.9 | 7.0 | ||||
3150 | 5950 | 26800 | 0.8 | 7.0 | ||||
4000 | 6970 | 32100 | 0.8 | 7.0 | ||||
5000 | 8230 | 38000 | 0.7 | 8.0 | ||||
6300 | 9780 | 44000 | 0.7 | 8.0 | ||||
8000 | 11220 | 50000 | 0.6 | 9.0 | ||||
10000 | 12840 | 60200 | 0.6 | 9.0 | ||||
12500 | 15560 | 70000 | 0.5 | 9.0 | ||||
16000 | 19130 | 82400 | 0.5 | 9.0 | ||||
20000 | 22530 | 92700 | 0.4 | 10.0 |
