油浸式立体巻铁心配电变压器 S13型

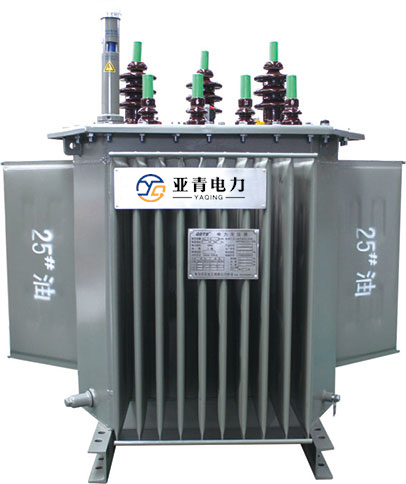

概述

S13-M.RL-80-1600/10型全密封油浸式变压器适用于交流50Hz,额定工作电压10kV及以下的电力系统中,作为石油、冶金、化工、纺织、轻工等企业及粉尘较大场所的配电变压器。

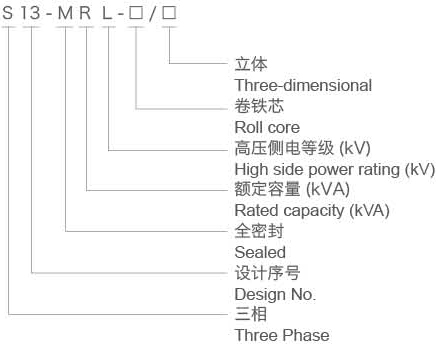

型号含义


结构特征

●铁芯

采用材质性能不低于2a7ZH100冷轧硅钢片;三相三柱立体对称结构,有短及平衡的三相磁路;每组(卷)芯片由薄钢带在专用铁芯卷绕机上绕制,压力均匀紧实;铁芯框经真空退火处理,消除应力,提高电磁性能。
三角形铁芯不需裁剪及冲剪加工,消除了传统铁芯的横向、纵向接缝,减少了磁阻;铁芯柱横截面呈圆形,,铁芯的填充系数,三角形立体结构使它的三相磁回路相等并且短,实现了人们梦寐以求的理想变压器的铁芯结构。

●绕组

绕组采用瓦楞油道,不浸漆工艺,紧缩带绑扎;绕组均为铜芯式线圈;高压绕组具有对应分接电压要求的抽头,引至分接开关上,开关安装在箱盖上,且需切断电源后方可变换分接电压。

●安全保护装置

80-1600kVA变压器均装有压力释放阀;根据用户需求可安装具有报警和跳闸端子气体继电器;

●油温测更装置

变压器均装有玻璃温度计的管座,管座设在油箱顶部,伸入油箱内120±10mm; 容量在1000kVA以上的变压器装有户外式信号温度计;

●变压器油箱

变压器油箱由波纹壁构成,表面采用粉尘静电喷涂,漆膜牢固。波纹散热片不但具有冷却功能,而且具有“呼吸”功能,波纹散热器的弹性可补偿因温度升降而引起的变压器油体积的变化。因此全密封变压器没有储油柜,降低了变压器整体高度;
全密封变压器,在装配时采用真空注油工艺,完全去除了变压器中的潮气,变压器油不与空气接触。有效地防止氧气和水分侵入变压器而导致变压器绝缘性能下降和变压器油老化的可能,因此不定期进行油样实验。

工作条件

●海拔高度:不超过1000m

●环境温度:-40℃-+40℃

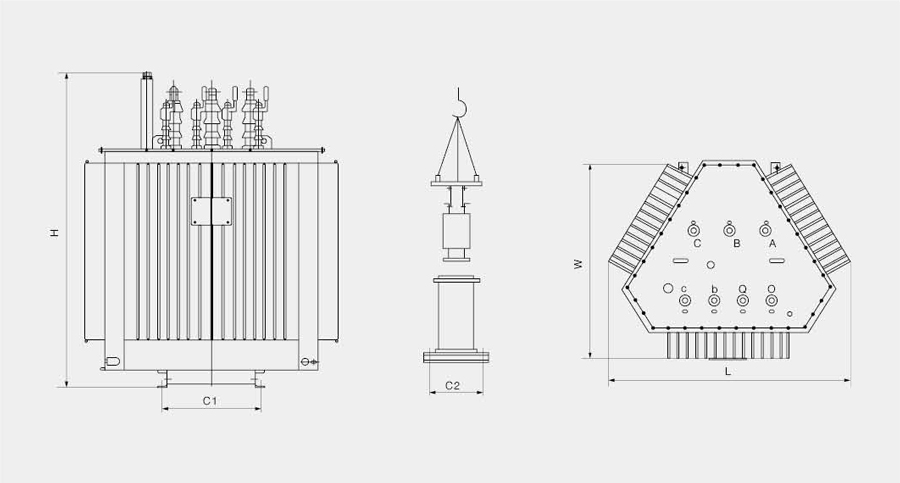

结构简图


主要技术参数

额定容置(kVA) 电压組合及分接范围 联结組标号 空载损耗(W) 负载损耗(w) 空载电流(%) 短路阻抗(%)
高压(kV) 高压分接范围(%) 低压(kV)
30 6
6.3
6.6
10
10.5
11
± 5%
± 2X2.5%
0.4 Dynll
Yznll
YynO
80 630/600 0-3 4-0
50 100 910/870 0.24 4.0
63 110 1090/1040 0-23 4.0
80 130 1310/1250 0.22 4.0
100 150 1580/1500 0.21 4.0
125 170 1890/1800 0.2 4.0
160 200 2310/2200 0.19 4.0
200 240 2730/2600 0.18 4.0
250 290 3200/3050 0.17 4.0
315 340 3830/3650 0.16 4.0
400 410 4520/4300 0.16 4.0
500 480 5410/5150 0.16 4.0
630 Dynll
YynO
570 6200 0-15 4.5
800 700 7500 0.15 4.5
1000 830 10300 0.14 4.5
1250 970 12000 0.13 4.5
1600 1170 14500 0.12 4.5

注:1.表中斜线上方的负载损耗适用于Dyn11联结组,斜线下方的负载损耗值适用于Yyn0联结组。
2.其它容量的产品性能参数,由用户与制造厂协商确定。

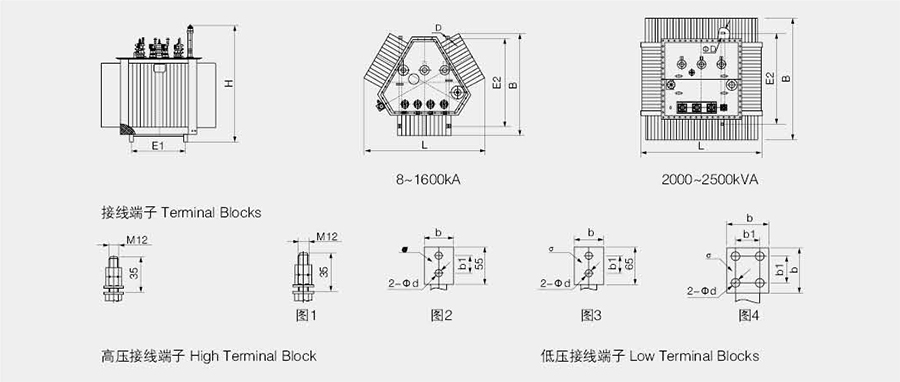

外形及安装尺寸


额定容量 外形及安装尺寸(mm)
L W H Cl C2
30 1010 680 1150 400 400
50 1030 685 1250 400 400
80 1120 730 1320 400 400
100 1150 995 1350 400 400
125 1050 920 1360 400 400
160 1100 950 1390 400 400
200 1115 970 1410 400 550
250 1190 1050 1450 400 550
315 1230 1070 1450 550 550
400 1395 1100 1470 550 550
500 1470 1200 1580 550 660
630 1570 1250 1590 550 660
800 1570 1350 1620 550 660
1000 1760 1500 1680 660 660
1250 1770 1530 1720 660 660
1600 1800 1550 1800 660 660
2000 1840 1700 1850 820 820
2500 1880 1780 1900 820 820

S13-M.RL型20KV 油浸式配电变压器

额定容置(kVA) 电压组合及分接范围 联结组标号 空载损耗(W) 负载插耗(W) 空载电流 短路阻抗(%)
高压(kV) 高压分接范围(%) 低压(kV)
50 20
22
24
± 5
± 2x2.5%
0.4 Dynll
YynO
170 1270/1210 2.00 6.5
100 230 2120/2020 1.80 6.5
125 270 2500/2380 1.70 6.5
160 290 2970/2830 1.60 6-5
200 340 3500/3330 1.50 6.5
250 410 4160/3960 1.40 6.5
315 490 5010/4770 1.40 6.5
400 580 6050/5760 1.30 6.5
500 690 7280/6930 1.20 6.5
630 830 8280 1.10 6.5
800 980 9900 1.00 6.5
1000 1150 12150 1.00 6.5
1250 1410 14670 0.90 6.5
1600 1700 17550 0.80 6.5

注:1.表中斜线上方的负载损耗适用于Dyn11联结组,斜线下方的负载损耗值适用于Yyn0联结组。
2.其它容量的产品性能参数,由用户与制造厂协商确定。
