产品概述：

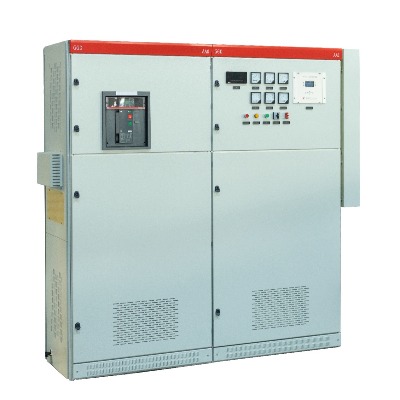

光伏并网柜，又称光伏开关柜，是一种用于实现光伏发电系统与电网连接的专用电气设备。在整个光伏发电体系里，从光伏板吸收太阳能产生直流电开始，经过逆变器将直流电转换为交流电后，光伏并网柜便接过 “接力棒”，负责后续一系列与电网对接的关键操作，确保电能能够顺利并入电网，实现光伏发电的价值。

结构组成：

核心电气元件

断路器：作为电路的“安全卫士”，当电路中出现过载、短路等故障时，断路器能够迅速切断电路，保护设备和线路安全。

刀闸：主要起到隔离电源的作用，在设备检修或维护时，通过刀闸将电路与电源可靠隔离，为工作人员提供安全的操作环境。比如在对光伏并网柜内部其他元件进行检修时，先拉开刀闸，确保电路无电，防止误触电事故发生。

防孤岛保护装置：这是光伏并网柜的重要特色元件。在电网因故障停电时，如果光伏发电系统继续向局部电网供电，形成 “孤岛”，可能会对电网维修人员造成触电危险，也会损坏电网设备。防孤岛保护装置能够实时监测电网状态，一旦检测到孤岛现象，立即快速动作，切断光伏发电系统与电网的连接。

辅助设备

防雷器：由于光伏发电系统多安装在室外，易遭受雷击。防雷器可将雷电产生的瞬间高压引入大地，避免过电压对电气设备造成损害。例如在雷雨天气频繁的地区，防雷器能有效保护光伏并网柜及整个光伏发电系统免受雷击破坏。

电能计量装置：用于精确测量光伏发电系统输送到电网的电量，为电费结算和发电效率评估提供数据依据。通过计量装置记录的数据，用户可以清晰了解光伏发电量情况，评估系统的经济效益。

温湿度控制器：可实时监测柜内温湿度，当温湿度超出适宜范围时，自动启动散热风扇、加热器或除湿器等设备，确保电气元件在良好的环境中稳定运行。在潮湿的南方地区或高温的夏季，温湿度控制器对保障设备正常运行尤为重要。

主要功能：

电能输送与并网：

这是光伏并网柜的核心功能，负责将光伏发电系统产生的电能安全、高效地输送到电网中，实现清洁能源的并网利用，为用户带来电费收益或减少用电成本。无论是大型地面光伏电站，还是工商业屋顶、户用光伏发电系统，光伏并网柜都能将所发电力精准并入电网。

保护功能

过流保护：当电路中电流超过设定值时，自动切断电路，防止因电流过大烧毁电气设备。比如在短路故障发生时，过流保护迅速动作，避免设备损坏。

过电压保护：监测电网电压，当电压过高可能危及设备安全时，及时采取措施降低电压或切断电路。例如在电网电压波动异常升高时，过电压保护启动，保护设备免受高电压冲击。

欠电压保护：与过电压保护相反，当电网电压过低影响设备正常运行时，欠电压保护动作，可采取报警、跳闸等措施，保障设备和系统安全稳定运行。

孤岛保护：如前文所述，有效防止孤岛现象发生，保护人员和设备安全。在电网停电时，快速切断光伏发电系统与电网连接，避免形成危险的孤岛。

防逆流保护：在一些分布式光伏发电系统中，

当光伏发电量大于用户用电量时，可能出现电能逆流回电网的情况。防逆流保护装置可监测电流方向，当检测到逆流时，自动调整发电功率或切断部分发电支路，防止电能逆流，确保电网运行稳定。

监测与计量功能

运行参数监测：实时监测电网和光伏发电系统的运行参数，如电压、电流、频率、有功功率、无功功率等，并通过显示屏或通信接口将数据传输给监控系统，方便运维人员及时掌握系统运行状态。运维人员可以根据这些实时数据，分析系统运行是否正常，及时发现潜在问题。

电能计量：精确计量光伏发电系统输送到电网的电量，为电费结算提供准确依据。同时，通过对发电量的统计分析，还可评估光伏发电系统的发电效率和性能，为系统优化提供数据支持。例如，通过对比不同时间段的发电量数据，可判断光伏板是否存在积尘、故障等影响发电效率的因素。

结构特点：

省心:自动化程度高，可以在不需要人干预的前提下，长时间稳定运行。

灵活:交流(逆变器)输入路数可根据实际情况设计成多路。
