非晶合金干式变压器空载损耗比GB/T10228表4组1降低75%,负载损耗比GB/T10228表4降低15%,是节能型干式变压器。
节能环保,空载损耗比常规10型干变低70%-80%;
三防能力强,动热稳定性高;
投资回收期短,客户长期受益。
本产品具有空载损耗低、无油、阻燃自熄、耐潮、抗裂和免维修等优点。凡是现在使用普通干变的场所都可由非晶干变所取代,可用于高层建筑、商业中心、地铁、机场、车站、工矿企业和发电厂。特别适合于易燃、易爆等防火要求高的场所安装使用。
●环境温度
亮气温+40℃
气温-25℃
热月平均温度+30℃
热年平均温度+20℃
●海拔不超过1000m
●电源电压的波形近似于正弦波
●三相电源电源电压应大致对称
●安装环境无明显的污秽
●户内使用
本产品低压为箔式线圈,采用铜箔绕制,高压线圈采用H级高强度漆包线绕制,采用玻璃纤维加强的环氧树脂包封结构,具有优良的耐潮和抗裂性能。铁芯由非晶合金带材卷而成,采用矩形截面、四框五柱或三框三柱结构。

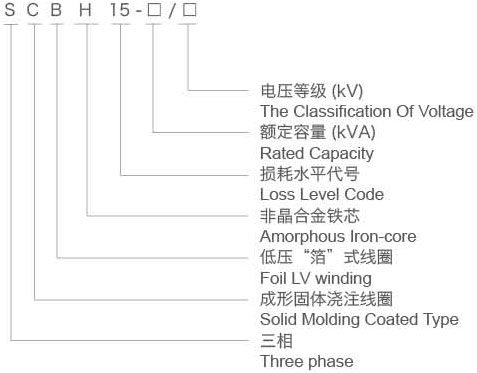

GB/T22072-2008 GB1094.11-2007
额定高压:10(10.5,11, 6, 6.3, 6.6)kV
额定低压:04kV
Rated HV: 10010
分接范围:
Rated LV: 0.4kV
无励磁调压:(±5%6,±2×2.5%)
有载调压:(±4×25%)
联结组别:Dyn1 I or Y yno
绝缘水平:L175AC35/AC5
额定容量 (kVA) |
电压组合 | 联结組标号 |
空载损耗 (W) |
空载电流 (%) |
负载损耗 (w) |
短路阻抗 (%) |
||
---|---|---|---|---|---|---|---|---|
高压 (kV) |
高压分接范围 (96) |
低压 (kV) |
||||||
30 |
6
6.3
6.6 10 10.5 11 |
± 5% ± 2x2.5% |
0-4 |
Dynll YynO |
70 | 630/600 | 1.6 | 4.0 |
50 | 90 | 910/870 | 1.5 | 4.0 | ||||
80 | 120 | 1310/1250 | 1.3 | 4.0 | ||||
100 | 130 | 1580/1500 | 1.2 | 4.0 | ||||
125 | 150 | 1890/1800 | 1.1 | 4.0 | ||||
160 | 170 | 2310/2200 | 1.1 | 4.0 | ||||
200 | 200 | 2730/2600 | 1.0 | 4-0 | ||||
250 | 230 | 3200/3050 | 1.0 | 4.0 | ||||
315 | 280 | 3830/3650 | 0.9 | 4.0 | ||||
400 | 310 | 4520/4300 | 0-8 | 4.0 | ||||
500 | 360 | 5410/5150 | 0.8 | 4.0 | ||||
630 | 420 | 6200 | 0.7 | 4.0 | ||||
630 | 410 | 5960 | 0.7 | 6 | ||||
800 | 480 | 7500 | 0.7 | 6 | ||||
1000 | 550 | 10300 | 0.6 | 6 | ||||
1250 | 650 | 12000 | 0.6 | 6 | ||||
1600 | 760 | 14500 | 0.6 | 6 | ||||
2000 | 1000 | 13725 | 0.5 | 6 | ||||
2500 | 1200 | 16310 | 0.5 | 6 |

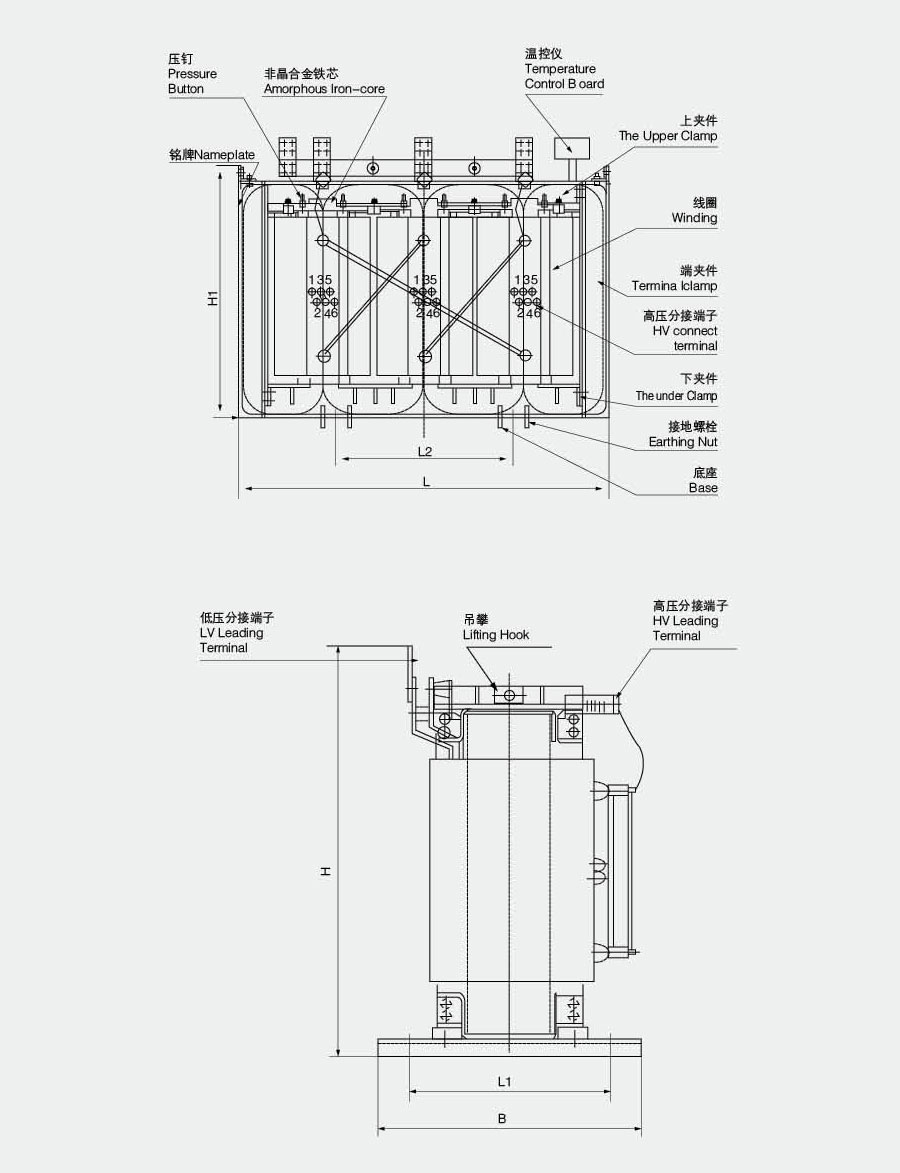

型号 | 尺寸(mm) | 重量 | ||||
---|---|---|---|---|---|---|
L | B | H | HI | L2xL1/4- Φ26 | ||
SCBHl 5-315/10 | 1430 | 970 | 1210 | 1095 | 660x660/4-Φ26 | 1800 |
SCBH15-400/10 | 1430 | 970 | 1380 | 1265 | 660 X 660/4-Φ26 | 2150 |
SCBHl 5-500/10 | 1650 | 970 | 1275 | 1130 | 820x660/4-Φ26 | 2530 |
SCBHl 5-630/10 | 1730 | 970 | 1430 | 1240 | 820 X 660/4-Φ26 | 3000 |
SCBHl 5-800/10 | 1925 | 970 | 1490 | 1215 | 820 X 660/4-Φ26 | 3400 |
SCBHl 5-1000/10 | 1925 | 970 | 1520 | 1335 | 820 X 660/4-Φ26 | 4020 |
SCBHl 5-1250/10 | 1955 | 1070 | 1605 | 1365 | 820 X 660/4-Φ26 | 4790 |
SCBHl 5-1600/10 | 2050 | 1070 | 1780 | 1455 | 1070 X 660/4-Φ26 | 5780 |
