树脂绝缘干式变压器安全，难燃防火，无污染，可直接安装在负荷中心。免维护、安装简便，综合运行成本低、损耗低、防潮性能好，可在100%湿度下正常运行，停运后不经预干燥即可投入运行。局部放电量低、噪音小，散热能力强，强迫风冷条件下可以120%额定负载运行。配备有完善的温度保护控制系统，为变压器安全运行提供可靠保障，可靠性高。据对已经投入运行的10000多台产品的运行研究，产品的可靠性指标达到国际水平。
●铁芯
铁芯采用优质取向冷轧硅钢片材料制造，45°全斜接缝结构，心柱采用绝缘带绑扎，铁芯表面采用绝缘树脂漆密封以防湖防锈，夹及紧固件经表面处理以防止锈蚀。
此外,本公司还开发了多阶步叠铁芯工艺，铁芯由剪切线自动堆栈，
铁芯成型采用不叠上铁轭方案，有效地降任了空载损耗、空载电流和铁芯噪音

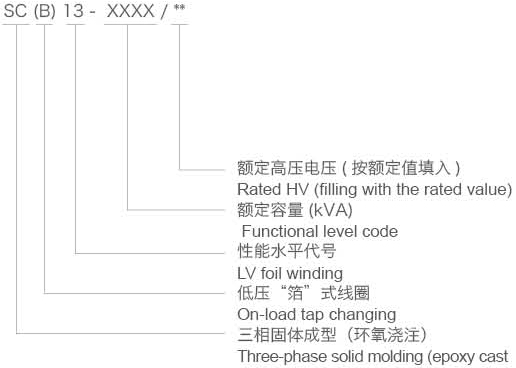

型号含义
产品标准
GB/T 10228-2008 GB1094.11-2007
额定高压:10（10.5/11/6/6.3/6.6）kV
额定低压:0.4kV
分接范围:
无励磁调压:（±5%，±2x2.5%）
有载调压:（±4x2.5%）
联结组别:Dun11 or Yyn0
绝缘水平:L175AC35/AC5
6KV、10KV11型干式无励磁调压配电变压器空载耗损和负载耗损
| 额定容量(kVA) | 电压组合及分接范围 | 联结组标号 | 空载损耗(W) | 负载损耗(W) | 空载电流(%) | 短路阻抗(%) | ||
|---|---|---|---|---|---|---|---|---|
| 高圧(kV) | 高压分接范围(%) | 低压(kV) | ||||||
| 30 |
6 6.6 6.6 10 10.5 11 |
± 5% ±2x2.5% |
0.4 | Dynll | 170 | 710 | 2.6 | 4 |
| 50 | 240 | 1000 | 2.2 | 4 | ||||
| 80 | 330 | 1380 | 2.2 | 4 | ||||
| 100 | 360 | 1570 | 2 | 4 | ||||
| 125 | 420 | 1850 | 1.8 | 4 | ||||
| 160 | 490 | 2130 | 1.8 | 4 | ||||
| 200 | 560 | 2530 | 1.6 | 4 | ||||
| 250 | 650 | 2760 | 1.6 | 4 | ||||
| 315 | 790 | 3470 | 1.4 | 4 | ||||
| 400 | 880 | 3990 | 1.4 | 4 | ||||
| 500 | 1045 | 4880 | 1.4 | 4 | ||||
| 630 | 1210 | 5880 | 1.2 | 4 | ||||
| 630 | 1170 | 5960 | 1.2 | 6 | ||||
| 800 | 1370 | 6960 | 1.2 | 6 | ||||
| 1000 | 1590 | 8130 | 1.1 | 6 | ||||
| 1250 | 1880 | 9690 | 1.1 | 6 | ||||
| 1600 | 2205 | 11730 | 1.1 | 6 | ||||
| 2000 | 2745 | 14450 | 1.0 | 6 | ||||
| 2500 | 3240 | 17170 | 1.0 | 6 | ||||
注:有载调压系列变压器仅对以下两项数据作调整:1、重量增加100kg；
2、有载开关布置在变压的侧面a增加650mm或正面b增加750mm；

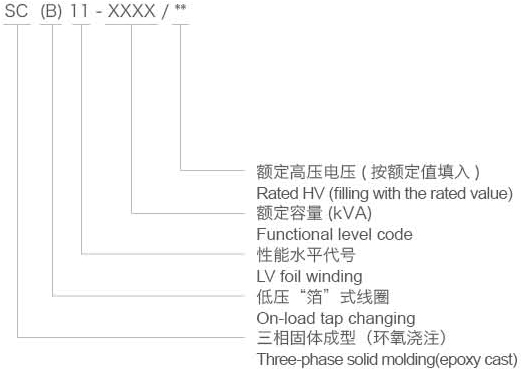

型号含义
产品标准
GB/T 10228-2008 GB1094.11-2007
额定高压:20（22、24）kV
额定低压0.4kV
分接范围:
无励磁调压:（±5%，±2x2.5%）
有载调压:(±4x2.5%)
联结组别:Dun11 or Yyn0
绝缘水平:L125AC50/AC5
| 额定容置(kVA) | 电圧組合及分接范围 | 联结组标号 | 空载损耗(W) | 负载损耗(w) | 空载电流 | 短路阻抗 | ||
|---|---|---|---|---|---|---|---|---|
| 高压(kV) | 高压分接范围(%) | 低压(kV) | (%) | (%) | ||||
| 50 | 340 | 1300 | 2.2 | 6 | ||||
| 100 | 540 | 2100 | 2 | 6 | ||||
| 160 | 675 | 2600 | 1.8 | 6 | ||||
| 200 | 740 | 3100 | 1.6 | 6 | ||||
| 250 | 845 | 3600 | 1.6 | 6 | ||||
| 315 | 970 | 4300 | 1.4 | 6 | ||||
| 400 | 20 |
± 5% ± 2x2.5% |
Dynll YynO |
1150 | 5100 | 1.4 | 6 | |
| 500 | 24 | 0.4 | 1350 | 6100 | 1.4 | 6 | ||
| 630 | 22 | 1530 | 7200 | 1.2 | 6 | |||
| 800 | 1755 | 8700 | 1.2 | 6 | ||||
| 1000 | 2070 | 10300 | 1.1 | 6 | ||||
| 1250 | 2385 | 12150 | 1.1 | 6 | ||||
| 1600 | 2790 | 14600 | 1.1 | 6 | ||||
| 2000 | 3240 | 17250 | 1.0 | 8 | ||||
| 2500 | 3870 | 20400 | 1.0 | 8 | ||||
注:1.表中斜线上方的负载损耗适用于Dyn11联接组，斜线下方的负载损耗值适用于Yyn0。
2.其他容量的产品性能参数，由用户与制造厂协商确定。
35KV级无励磁调压配电变压器
| 额定容置(kVA) | 电压组合及分接范围 | 联结組标号 | 空载损耗(W) | 负载损耗(w) | 空载电流(%) | 短路阻抗(%) | ||
|---|---|---|---|---|---|---|---|---|
| 高压(kV) | 高压分接范围(%) | 低压(kV) | ||||||
| 800 | 35-38.5 |
± 5 ±2x25% |
0.4 |
Dynll YynO |
2000 | 9900 | 1.1 | 6.0 |
| 1000 | 2375 | 11500 | 1.1 | 6.0 | ||||
| 1250 | 2785 | 13600 | 1.0 | 6.0 | ||||
| 1600 | 3280 | 16300 | 1.0 | 6-0 | ||||
| 2000 | 3760 | 19200 | 0.9 | 7.0 | ||||
| 2500 | 4320 | 23000 | 0.9 | 7.0 | ||||
| 3150 | 5360 | 25800 | 0.8 | 8.0 | ||||
| 4000 | 6240 | 31000 | 0.8 | 8.0 | ||||
| 5000 | 7440 | 36800 | 0.7 | 8.0 | ||||
| 6300 | 8800 | 43000 | 0.7 | 8.0 | ||||
| 8000 | 10080 | 48500 | 0.6 | 9.0 | ||||
| 10000 | 11520 | 58500 | 0.6 | 9.0 | ||||
| 12500 | 14000 | 68000 | 0.5 | 9.0 | ||||
| 16000 | 17200 | 80000 | 0.5 | 9.0 | ||||
| 20000 | 20400 | 90000 | 0.4 | 10.0 | ||||
35KV级有载调压电力变压器
| 额定容量(kVA) | 电压組合及分接范围 | 联结组标号 | SCZ(B)9系列 | SCZ(B)11系列 | 空载电流(%) | 短路阻抗(%) | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 高压(kV) | 高压分接范围(%) | 低压(kV) | 空载损耗(W) | 负载损耗(w) | 空载损耗(W) | 负载损耗(w) | ||||
| 2000 | 35-38.5 | ±4x2.5% |
6 6.3 10 10.5 11 |
Dynll Ydll |
5000 | 17470 | 4500 | 16590 | 0.8 | 7.0 |
| 2500 | 5800 | 20790 | 5220 | 19750 | 0.8 | 7.0 | ||||
| 3150 | 7000 | 23410 | 6300 | 22240 | 0.7 | 7.0 | ||||
| 4000 | 8200 | 28030 | 7380 | 26630 | 0.7 | 7.0 | ||||
| 5000 | 9700 | 33190 | 8730 | 31530 | 0.6 | 8.0 | ||||
| 6300 | 11500 | 38430 | 10350 | 36510 | 0.6 | 8.0 | ||||
| 8000 | 13200 | 43670 | 11880 | 41480 | 0.5 | 9.0 | ||||
| 10000 | 15100 | 52580 | 13590 | 49950 | 0.5 | 9.0 | ||||
| 12500 | 19300 | 61130 | 16470 | 58080 | 0.5 | 9.0 | ||||
| 16000 | 22500 | 71960 | 20250 | 68370 | 0.5 | 9.0 | ||||
| 20000 | 26500 | 80960 | 23850 | 76910 | 0.4 | 10.0 | ||||

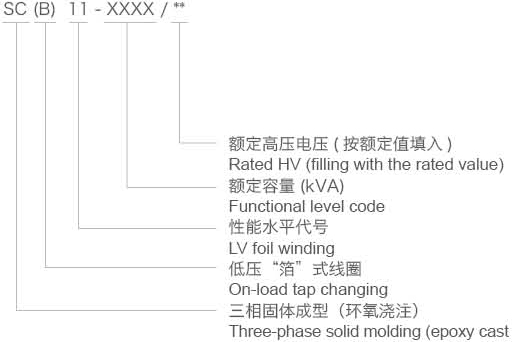

型号含义
产品标准
GB/T 10228-2008 GB1094.11-2007
额定高压:10（10.5,11,6,6.3,6.6）kV
额定低压:0.4kV
分接范围:
无励磁调压:（±5%，±2x2.5%）
有载调压:（±4x2.5%）
联结组别:Dyn11 or Yyn0
绝缘水平:L175AC35/AC5
| 额定容置(kVA) | 电压組合及分接范围 | 联结组标号 | 空载损耗(W) | 负载损耗(W) | 空载电流(%) | 短路阻抗(%) | ||
|---|---|---|---|---|---|---|---|---|
| 高压(kV) | 高压分接范围(%) | 低压(kV) | ||||||
| 30 |
6 6.6 6.6 10 10.5 11 |
± 5% ±2x2.5% |
0.4 | Dynll | 130 | 710 | 2.6 | 4 |
| 50 | 190 | 1000 | 2.2 | 4 | ||||
| 80 | 260 | 1380 | 2.2 | 4 | ||||
| 100 | 280 | 1570 | 2 | 4 | ||||
| 125 | 330 | 1850 | 1.8 | 4 | ||||
| 160 | 380 | 2130 | 1.8 | 4 | ||||
| 200 | 435 | 2530 | 1.6 | 4 | ||||
| 250 | 505 | 2760 | 1.6 | 4 | ||||
| 315 | 615 | 3470 | 1.4 | 4 | ||||
| 400 | 685 | 3990 | 1.4 | 4 | ||||
| 500 | 810 | 4880 | 1.4 | 4 | ||||
| 630 | 940 | 5880 | 1.2 | 4 | ||||
| 630 | 910 | 5960 | 1.2 | 6 | ||||
| 800 | 1065 | 6960 | 1.2 | 6 | ||||
| 1000 | 1240 | 8130 | 1.1 | 6 | ||||
| 1250 | 1460 | 9690 | 1.1 | 6 | ||||
| 1600 | 1715 | 11730 | 1.1 | 6 | ||||
| 2000 | 2135 | 14450 | 1.0 | 6 | ||||
| 2500 | 2520 | 17170 | 1.0 | 6 | ||||
注:1.表中斜线上方的负载损耗适用于Dyn11联接组，斜线下方的负载损耗值适用于Yyn0联接组。
2.其它容量的产品性能参数，由用户与制造厂协商确定。
